AFC ( Auto Frequency Control)

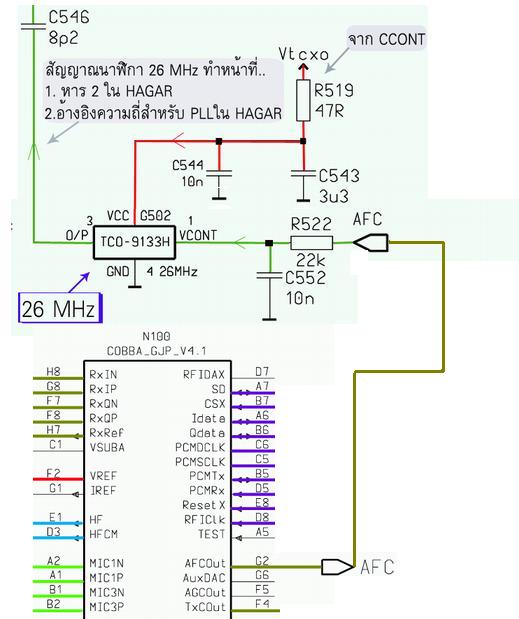

จากหัวข้อ 3.1-3.2 การวัด AFC คือการวัดไฟที่ควบคุมความถี่อัตโนมัตของ 26 MHz ซึ่งมาจากวงจร DAC (Digital To Analog Converter) หรือวงจรแปลงสัญญาณดิจิตอลให้เป็นกระแสไฟฟ้า ซึ่งวงจรนี้อยู่ใน Cobba สังเกตตามรูป AFC จาก Cobba จะทำหน้าที่ควบคุม 26 MHz เพื่อให้ 26 MHz มีความถี่ที่คงที่ โดยปกติแล้ว 26 MHz จะมีความถี่ที่แปรผันไปตามอุณหภูมิ  ดังนั้นเมื่ออุณหภูมิของ 26 MHz เปลี่ยนแปลงความถี่ของ 26 MHz ก็จะเปลี่ยนไปและความถี่จะเปลี่ยนแปลงได้ บวก/ลบไม่เกิน 700 Hz หรือเปรียบเทียบให้เห็นภาพชัดๆว่า ถ้ามีเงิน 26 ล้านบาท จะมีเงินขาดหรือเกินได้ไม่เิกิน 700 บาท โดยปกติ 26 MHz  จะทำหน้าที่ 2 หน้าที่ หน้าที่ 1 คือหาร 2 ใน Hagar ได้ 13 MHz จ่ายสัญญาณนา์ฬิกาให้กับระบบทั้งหมด และหน้าที่ๆ 2 คือ ความถี่อ้างอิงในการ ล๊อคช่องสัญญาณในวงจร เฟส ล๊อค ลูป (Phase Locked Loop) หรือ PLL ดังนั้นถ้า 26 MHz มีความถี่เพี้ยนการล๊อคช่องสัญญาณก็จะเพี้ยนไปด้วย ผลก็คือ จับช่องหรือล๊อคช่องสัญญาณที่ใช้งานจริงๆไม่ได้อาการที่เกิดก็คือ ไม่มีสัญญาณหรือสัญญาณมาๆ หายๆ

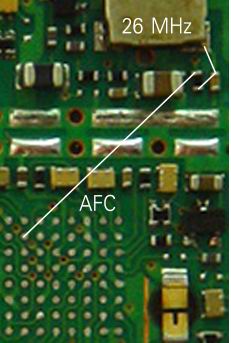

    จุดต่อลายวงจร AFC จาก COBBA

อ่านรายละเอียดเพิ่มเติม เกี่ยวกับความสัมพันธ์ระหว่าง AFC กับ  26 MHz ได้ ที่นี่
