CPU BUS INTERFACE

ไอซี Hagar เป็น ไอซี RF โปรเซสเซอร์ จะทำงานได้นอกจากแรงดันไฟจาก CCONT แล้วยัังมีส่วนที่สำคัญที่สุดก็คือ ชุดคำสั่งหรือ Bus Interface ซึ่งเป็นชุดคำสั่งที่ทำหน้าที่กำหนดคำสั่งภายใน Hagar ประกอบด้วย  Hagar Data   Hagar Clock   Hagar Reset และ  Hagar Enable โดยภาคที่ CPU เข้าไปกำหนดคำสั่งโดยตรงคือ ภาค PLL หรือภาค Phase Locked Loop โดยรวมภาคนี้จะืทำหน้าที่กำหนดช่องสััญญาณทั้งภาครับและภาคส่ง อีกทั้งยังทำหน้าที่ Detect หรือตรวจสอบระดับความแรงสัญญาณหรือ RX Level ดังนั้นหาก คำสั่งจาก CPU มาไม่ถึง Hagar จะด้วยเหตุใดก็แล้วแต่ไม่ว่าจะเป็นลายวงจรขาด หรือ Bus Control ใน CPU เสียอาการที่เกิดก็คือไม่มีสัญญาณแน่นอน และที่สำคัญที่สุดในการวัดสัญญาณและแรงดันไฟในภาคนี้จะต้องใช้ วินเทสล่าเท่านั้นถึงจะตรวจสอบปัญหาได้อย่างแม่นยำ

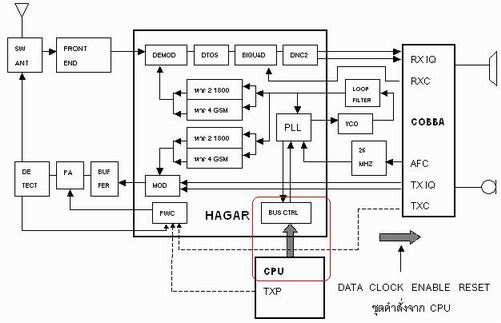

   ไดอะแกรมโครงสร้างภาควิทยุ และ Bus Interface หรือ Bus Control ระหว่าง CPU กับ Hagar

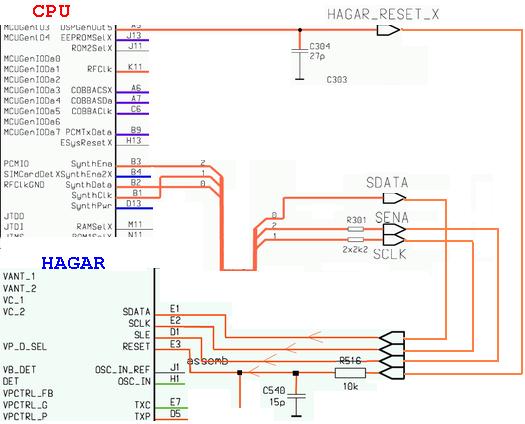

       ภาพตัดต่อลายวงจรเพื่อให้เห็นเส้นทางของ Bus Interface ระหว่าง Hagar กับ CPU
