วงจร DETECT

วงจร Detect  หรือ วงจรตรวจสอบระดับกำลังส่งซึ่งเมื่อ PA ส่งกำลังส่งในรูปแบบของสนามแม่เหล็กผ่านอุปกรณ์ที่เรียกว่า Direct Coupler และ Direct Coupler จะทำการจ่ายแรงดันไฟผ่านวงจร DETECT ที่ประกอบด้วย ไดโอด 2 ตัว กลับเข้าไปที่วงจร PWC ใน Hagar อีกครั้งหนึ่ง ดังนั้นพอสรุปได้ว่าการที่ PA จะส่งกำลังส่งออกไปได้นั้นภาครับจะต้องทำการตรวจสอบระดับความแรงสัญญาณจากสถานีฐานที่ส่งมา และวงจร RX Filter Calibration จะทำการกำหนดระดับสัญญาณที่จะส่งออกจาก PA ไปยังสถานีฐาน โดยมี TXP และ TXC จาก CPU และ COBBA ทำหน้าที่กำหนดระดับกำลังส่งไปยังวงจร PWC ใน Hagar โดยที่วงจร PWC จะทำหน้าที่จ่ายระดับแรงดันไฟในระดับที่แตกต่างกันให้กับ PA เพื่อให้ PA นำเอาสัญญาณ IQ  หรือ ข้อมูลส่งไปให้ถึงสถานีฐานอย่างต่อเนื่อง

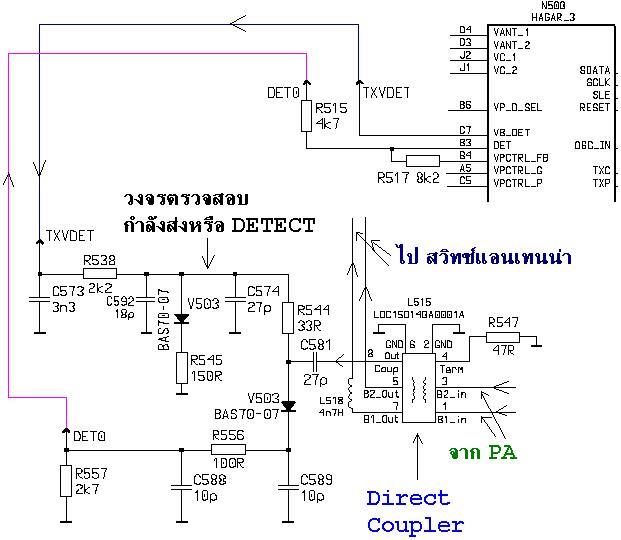

        ลายวงจรแสดงความสัมพันธ์ระหว่างวงจร Detect กับ Hagar
