วงจร DNC2

หลัีงจากที่ วงจรภายใน Hagar ตั้งแต่วงจรถอดสัญญาณวิทยุ (Demodulate) วงจร DTOS วงจร BIQUAD และวงจร BB_GAIN ได้ปรับแต่งสัญญาณ IQ  (Inphase Quadrature) เป็นที่เรียบร้อยสัญญาณ IQ ก็จะต้องส่งผ่านไปยังวงจรขยาย DNC2 ซึ่งทำหน้าที่ขยายสัญญาณ IQ ให้แีรงขึ้นก่อนที่จะส่งต่อไปยัง COBBA เพื่อถอดรหัส (Decoder) ร่วมกับวงจร DSP (Digital Signal Processing) ใน CPU ให้เป็นสัญญาณเสียง(Audio Frequency) หรือ AF ออกไปยังลำโพงต่อไป แต่วงจร DNC2 จะทำงานได้จะต้องมีไฟเลี้ยงวงจรถึงจะทำการขยายสัญญาณ IQได้ ไฟที่เลี้ยงวงจรนี้คือไฟ Vref_Rx ซึ่งเป็นไฟที่มาจาก COBBA ผ่าน R 507 และทำการกรองแรงดันไฟที่ C 529 โดยมีแรงดันไฟประมาณ 1.2 โวลท์ ดังนั้นถ้าแรงดันไฟนี้จาก COBBA ไม่จ่ายให้กับวงจร DNC2 ใน Hagar การขยายสัญญาณ IQ เพื่อส่งไปยัง COBBA ก็ไม่สามารถทำงานได้ แต่ถ้าวงจร DNC2 ไม่มีปัญหาทำงานได้ปกติสัญญาณ IQ จากวงจร BB_GAIN จะส่งผ่าน C 514 ไปยังวงจร DNC2 และขณะเดียวกันสัญญาณจากวงจร BB_GAIN ก็จะส่งผ่าน C 526 ตรงไปเชื่อมต่อกับสัญญาณ IQ ที่มาจากวงจร DNC2 ใน Hagar ด้วย แล้วส่งผ่าน R 504 ไปยัง COBBA ต่อไป

     โครงสร้่่างไดอะแกรมภายใน Hagar ในส่วนของวงจร DNC2  C 514 และ C526

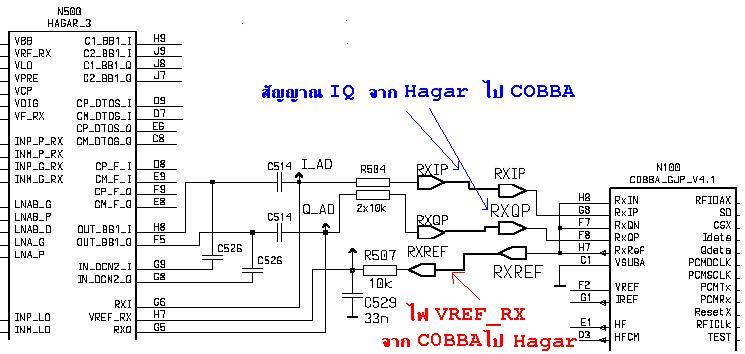

                    ภาพตัดต่อลายวงจรและความสัมพันธ์ระหว่าง Hagar กับ Cobba
