สัญญาณ IQ

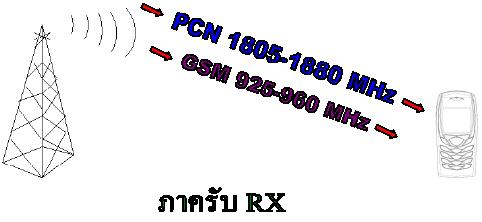

สัญญาณจากเครือข่ายหรือ Cellsite จะส่งออกมายังโทรศัพท์มือถือ ด้วยความถี่ที่แตกต่างกันอยู่ในช่วง 925-960 MHz สำหรับระบบ GSM และ 1805-1880 MHz สำหรับระบบ 1800 หรือ (PCN,DCS)

โดยทั่วไปช่างมักจะใช้การทดสอบการรับสัญญาณโดยการเข้าเมนู "การตั้งค่าต่างๆของเครื่อง" และเลือก "เลือกระบบอัตโนมัติ" หรือเมนูลัดคือ 6242 (สำหรับ3310) ถ้าค้นพบเครือข่ายทุกระบบก็จะสรุปว่าภาครับดี แต่วิธีนี้ยังไม่ละเอียดพอที่จะสรุปได้ว่าภาครับดี เพราะวิธีนี้เป็นการวัดในส่วนหน้าของ Hagar คือภาคถอดสัญญาณวิทยุหรือ Demodulator เท่านั้น แต่วิธีที่ให้ปฎิบัติเป็นการวัดสัญญาณ IQ (Inphase Quadrature) ที่ผ่านกระบวนการกลั่นกรองของ Hagar จนถึงวงจร Dnc2 ของ Hagar จนถึงจุดที่สัญญาณ IQ ออกจาก Hagar จะเข้าสู่ Cobba ผ่่าน C514 และ R504 ดูลายละเอียดตามลายวงจร

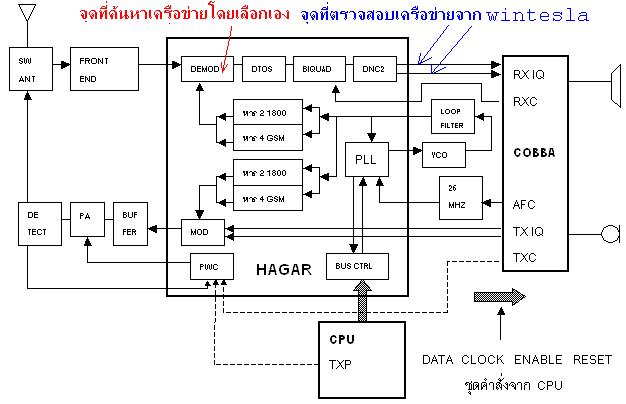

         ไดอะแกรมตำแหน่ง การถอดสัญญาณวิทยุั ให้เป็นสัญญาณ IQ จากภาครับ

            ลายวงจรที่ตัดต่อเพื่อให้เห็นความสัมพันธ์ระหว่าง  Hagar กับ Cobba

ดังนั้นจุดที่วัดจุดนี้คือจุดที่วัดได้ละเอียดแม่นยำกว่าการค้นหาเครือข่ายโดยการกำหนดเองในมือถือ
