ไฟเลี้ยงภาควิทยุ ( RF )

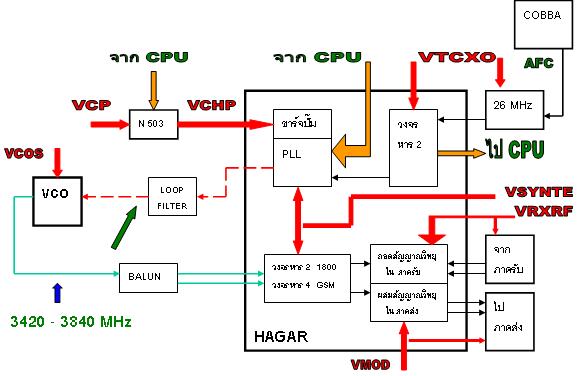

ไม่ว่าภาคใดๆ ในวงจรของโืทรศัพท์มือถือจะทำงานได้โดยสมบูรณ์จะต้องมีไฟเลี้ยงวงจรเป็นหลัีก สำหรับภาควิทยุ ( RF หรือ Radio Frequency) ซึ่งประกอบด้วยภาครับ (RX) และภาคส่ง (TX) และภาคสัังเคราะห์สัญญาณ (Synthesizer) ภายในภาคต่างๆเหล่านี้ส่วนใหญ่จะอยู่ใน Hagar ซึ่งภายในจะประกอบเป็น Block และแต่ละ Block ประกอบด้วยวงจรต่างๆมากมาย และ Block ที่สำคัญที่สุดใน Hagar จะประกอบด้วย PLL หรือ Phase Locked Loop (เฟส ล๊อค ลูป)  วงจร Prescaler (ปรีสเกลเลอร์) วงจร Dual Modulus Divider (วงจรหารความถี่) วงจร Demodulator (วงจรถอดสัญญาณวิทยุ) วงจร Modulator (วงจรผสมสัญญาณวิทยุ) วงจร DTOS BIQUAD (วงจรสังเคราะห์สัญญาณ IQ) วงจร Charg Pump (ชาร์จปั๊ม) และส่วนที่สำคัญที่อยู่ในภาควิทยุ แต่อยู่นอก Hagar ก็คือ VCO (Voltage Controled Oscillator) และ IC เรกกูเลท N 503 ซึ่งวงจรทั้งหมดที่กล่าวถึงนี้ จะทำงานสัมพันธ์กันได้จะต้องได้รับไฟเลี้ยงจาก CCONT และบางส่วนของวงจรใน HAGAR จะได้รับไฟเลี้ยงวงจรจาก COBBA และเมื่อ HAGAR ได้รับแรงดันไฟจาก CCONT เป็นหลักแล้ว HAGAR เองก็ยังต้องจ่ายไฟให้กับภาคอื่นๆอีก อาทิ เช่นไฟเลี้ยงระดับกำลังส่งของ PA ไฟเลี้ยงสวิทช์แอนเทนน่า ไฟเลี้ยงวงจรดีเทค หรือไฟเลี้ยงวงจรตรวจสอบระดับกำลังส่ง ไฟเลี้ยงวงจร TX Buffer หรือไฟเลี้ยงภาคขยาย GSM 2 วัตต์ ดังนั้นถ้าไฟจาก CCONT ไปไม่ถึง HAGAR VCO หรือ ไอซี เรกกูเลท N 503 โดยเฉพาะ HAGAR ถ้าำไม่มีไฟเข้ามาจาก CCONT หรือไฟมาไม่ครบ แรงดันไฟขาดหรือเกินกว่ามาตรฐานที่กำหนด HAGAR ก็ไม่สามารถผลิืตแรงดันไฟออกไปเลี้ยงในภาคอื่นๆ ได้อย่างถูกต้อง ดังนั้นผลกระทบจึงเกิดเป็นลูกโซ่ โดยเฉพาะในเรื่องของสัญญาณ ซึ่งมีผลกระทบโดยตรง ดังนั้นในการวิเคราะห์การซ่อม จะต้องรอบคอบ และเก็บรายละเอียดให้ได้มากที่สุดและแม่นยำเพื่อจะได้ไม่สิ้นเปลืองอะหลั่ย และ รวดเร็ว จึงจำเป็นต้องเรียนรู้และฝึกหัดให้เกิดทักษะ

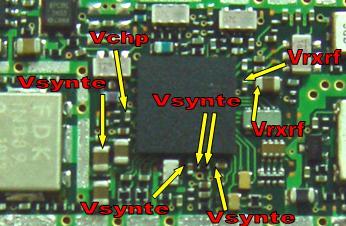

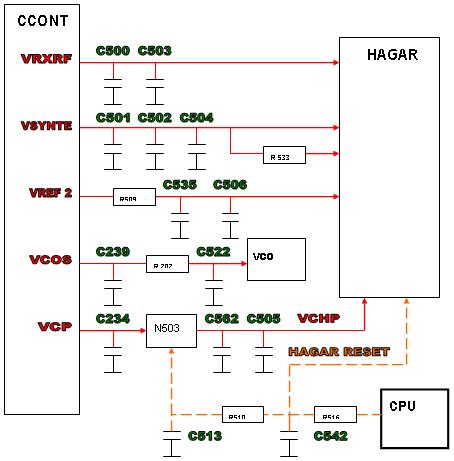

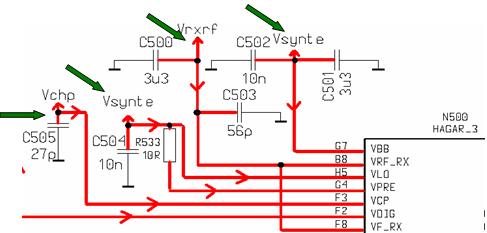

     ลายวงจรไฟที่มาจาก CCONT  ไปภาควิทยุ (Hagar)
