สวิทช์แอนเทนน่า

สวิทช์แอนเทนน่าหรือ Diplexer เป็นอุปกรณ์ที่มีความสัมพันธ์ทั้งภาครับ(RX) และภาคส่ง (TX) สำหรับภาครับเมื่อสัญญาณเข้ามาทางเสาอากาศจุดแรกที่สัญญาผ่านเข้ามาก็คือ สวิทช์แอนเทนน่า และสำหรับภาคส่ง สวิทช์แอนเทนน่าคือจุดสุดท้ายที่สัญญาณส่งออกไปสู่เสาอากาศ โดยรวมแล้ว สวิทช์แอนเทนน่าทำหน้าที่แยกภาครับภาคส่งออกจากกันโดยเด็ดขาด และยังเลือกความถี่ของแต่ละระบบที่เข้ามาจากเสาอากาศไม่ว่าจะเป็นระบบ GSM หรือ PCN เพื่อส่งสัญญาณผ่านไปยังอุปกรณ์ตัวถัดไปก็คือ SAW FILTER  แต่สำหรับภาคส่งแล้ว สวิทช์แอนเทนน่าจะต้องมีไฟมาเลี้ยงวงจร คือ VANT ที่มาจาก Hagar ด้วย สำหรับเครื่องที่มีสามารถใช้ความถี่ได้ 3 ระบบคือ 900 ,1800,1900 MHz สวิทช์แอนน่าเรียกว่า Triplexer

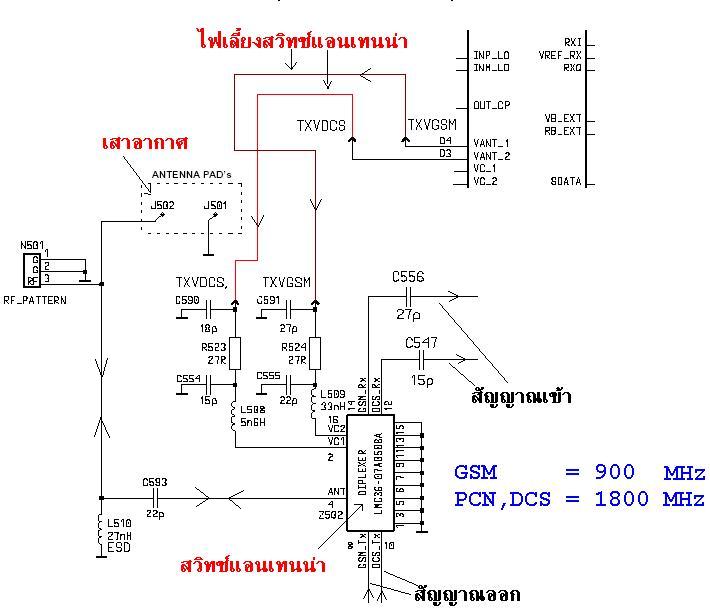

        ลายวงจรแสดงความสัมพันธ์ระหว่างสวิทช์แอนเทนน่ากับ Hagar
