ไฟ VBATT

PA หรือ Ppwer Amplifier จะทำงานได้ก็ต้องมีแรงดันไฟมาเลี้ยงวงจรภายใน PA ซึ่งเป็นไฟตรงจาก แบตเตอรี่ เรียกว่า VBATT และไฟที่เข้ามาเลี้ยง PA จะมีอยู่ 2 เส้น เส้นหนึ่งจะจ่ายไฟเลี้ยง ในภาค GSM ที่ขา 5 ของ PA ส่วนอีกเส้นจะจ่ายไฟเลี้ยงในภาค PCN หรือ1800 ที่ขา 4 ดังนั้น ไฟตรงที่มาจากแบตเตอรี่หรือชุดจ่ายไฟที่มาเลี้ยง PA โดยตรงจะไม่ผ่านอุปกรณ์ตัวอื่นใดเลยนอกจาก ผ่าน C หรือ คอนเดนเซอร์ C 563,564,570,571,572 ที่ทำหน้าที่กรองแรงดันไฟให้เรียบเท่านั้น ส่วนไฟอีกชุดที่ออกมาจากชุดจ่ายไฟหรือแบตเตอรี่ แล้วเมื่อผ่าน L หรือ คอยล์ 2 ตัวคือ L 513  และ  L 201 จะมีชื่อเรียกใหม่ว่าไฟ VB ที่ไปจ่ายให้กับ CCont  UI Switch กระดิ่ง มอเตอร์สั่น และ หลอดไฟ LED ทั้ง 8 หลอด

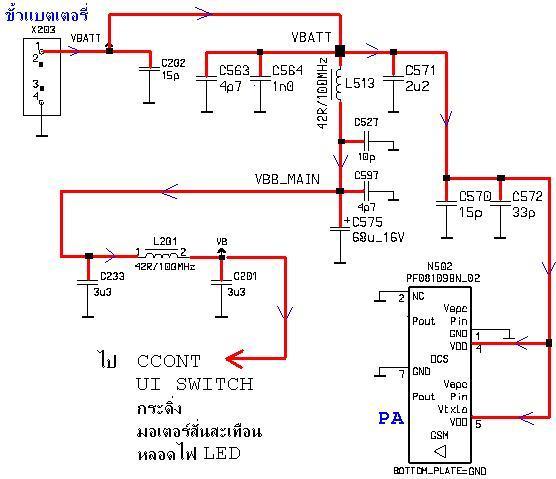

        รูปไดอะแกรมของไฟ VBATT ที่จ่ายให้กับ PA

         ลายวงจรตัดต่อเพื่อให้เห็นความสัมพันธ์ของไฟ VBATT กับ PA
