VTX หรือ VMOD

สำหรับการทำงานของอุปกรณ์ต่างๆในภาคส่งจำเป็นต้องมีไฟมาเลี้ยงอุปกรณ์เหล่านี้มากขึ้น เพราะว่าเมื่อมีการโทรเข้าและโทรออก ภาคส่งจะเป็นภาคที่ใช้ไฟเลี้ยงวงจรมากที่สุด และอุปกรณ์ที่ดูเหมือนไม่ค่อยให้ความสำคัญเท่าใดนักก็ืคือ บาลัน (Balun) สำหรับภาคส่งบาลันจำเป็นต้องมีไฟมาเลี้ยง ซึ่งไฟที่มาเลี้ยงบาลันจะมาจากไฟ VB มาจาก แบตเตอรี่ โดยตรง โดยผ่านที่ขา E (Emitter ) ของ ทรานซิสเตอร์สวิทชิ่ง V 200 และ จะมีไฟมาไบอัส (Bias) ที่ขา B (Base) จาก CCont เพื่อให้ไฟ VB ได้ผ่านขา C (Collector) ไปผสมกับไฟที่มาจาก CCont อีกขา (VR7) ซึ่งไฟที่ออกมาผสมกันนี้เรียกว่า VTX หรือ VMOD ทำหน้าที่จ่ายไฟให้กับ TX บาลัน T 504 โดยหลักแล้วบาลันภาคส่งจะทำหน้าที่รวมสัญญาณที่ออกมาจากการผสมสัญญาณวิทยุ (RF) ซึ่งถูกผลิตภาค Synthesizer ใน Hagar กับสัญญาณ IQ ที่มาจาก Cobba โดยกระบวนการผสมสัญญาณหรือ Modulator ภายใน Hagar และสัญญาณที่ออกมาจาก Hagar จะได้สัญญาณบวก (+ Positive) และลบ ( -Minus) เมื่อสัญญาณผ่านบาลันก็จะรวมสัญญาณให้เป็นเส้นเดียว จากนั้นสัญญาณที่เป็นเส้นเดียวก็จะถูกส่งต่อไปยังวงจรกรองความถี่สูง วงจรขยาย (Buffer) ต่อไปยัง PA และสุดท้ายผ่านสวิทช์แอนเทนน่าออกเสาอากาศต่อไป

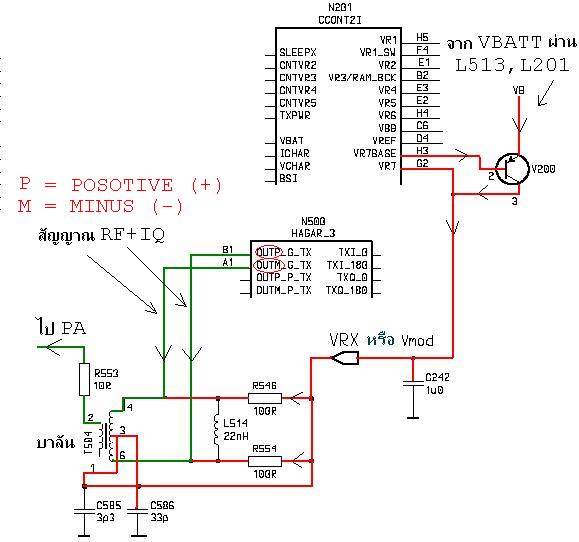

        ลายวงจรที่ตัดต่อเพื่อแสดงความสัมพันธ์ระหว่างไฟ VTX จาก CCont กับ Balun
