วงจรชาร์จปั๊ม และ VCO

โดยปกติโทรศัพท์มือถือทุกเครื่องไม่ได้อยู่กับที่เสมอไปมีการเคลื่อนที่อยู่ตลอด บางเครื่องอาจจะเคลื่อนที่ไปไกล ถึงแม้บางเครื่องจะใช้อยู่ในบ้านหรืออาคารแต่ก็ไม่ได้อยู่กับที่เสียทีเีดียว และโทรศัพท์จะรับสัญญาณจากสถานีฐาน หรือ Base Station หรือบางครั้งเีรียกว่า BTS หรือ Cellsite ดังนั้นการรับสัญญาณแต่ละจุดความถี่ในการรับสัญญาณก็จะไม่เท่ากัน เปรียบเหมือนวิทยุ FM ที่เราฟังกันเป็นประจำ สถานีส่งแต่ละสถานีก็จะมีความถี่ที่แตกต่างกันคือ มีความถี่อยู่ในช่วง 88-108 MHz ดังนั้นการรับสัญญาณวิทยุ FM ของเครื่องรับวิทยุก็จะอยู่ในช่วง 88-108 MHz  ในส่วนของโ่ทรศัพท์มือถือ ก็เช่นเีดียวกันเมื่อมีการรับสัญญาณที่แตกต่างพื้นที่หรือแตกต่างกันที่ช่องสัญญาณ ระดับของแรงดันไฟภายใน Hagar ก็จะมีการเปลี่ยนแปลงเช่นเดียวกัน ซึ่งระดับแรงดันไฟที่เปลี่ยนแปลงเกิดจากภายในวงจร PLL หรือ Phase Locked Loop (เฟส ล๊อค ลูป) ที่ถูกควบคุมโดย CPU ผ่าน Bus Interface หรือ Bus Control ทำหน้าที่กำหนดหรือล๊อคช่องสัญญา๊ณ และแรงดันไฟจากวงจรชาร์จปั๊มจะจ่ายให้กับ VCO (Voltage Controled Oscillator) จะทำหน้าที่ผลิตความถี่ตามการเปลี่ยนแปลงของแรงดันไฟที่มาจากวงจรชาร์จปั๊ม ความถี่ที่    VCO ผลิตขึ้นมาจะสูงมากอยู่ในช่วง 3420-3840 MHz และความถี่นี้จะถูกส่งเข้าไป หาร 4 สำหรับระบบ GSM  และ หาร 2 ในระบบ 1800 แล้วทำการถอดสัญญาณวิทยุ(Demodulator) ในลำดับต่อไป ดังนั้นในการวัดหัวข้อนี้เป็นการวัดเพื่อทดสอบการเปลี่ยนแปลงแรงดันไฟจากชาร์จปั๊มใน Hagar ว่าสามารถเปลี่ยนแปลงได้ถูกต้องหรือไม่ เพราะถ้าทดสอบแล้วไม่มีการเปลี่ยนแปลงของแรงดันไฟ VCO ก็ไม่สามารถผลิตความถี่เพื่อเข้าไปหาร 2 หรือ 4 ใน Hagar ได้ ผลก็คือไม่สามารถถอดสัญญาณวิืทยุใน Hagar เพื่อให้ได้เฉพาะสัญญาณ IQ ได้

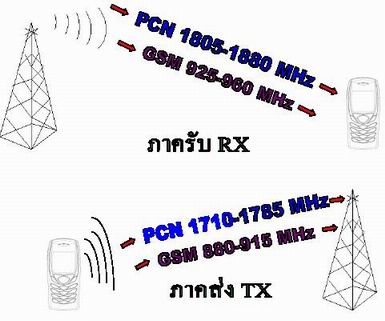

ี                รูปแสดงความถี่ระหว่างภาครับและส่งระหว่างโทรศัพท์มือถือกัีบสถานีฐาน

ตาีรางแสดงความถี่และช่องสัญญาณ

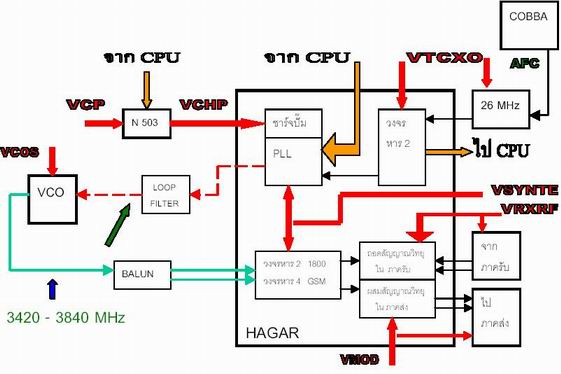

                       ไดอะแกรมแสดงความสัมพันธ์ระหว่างวงจร PLL ชาร์จปั๊ม และ VCO

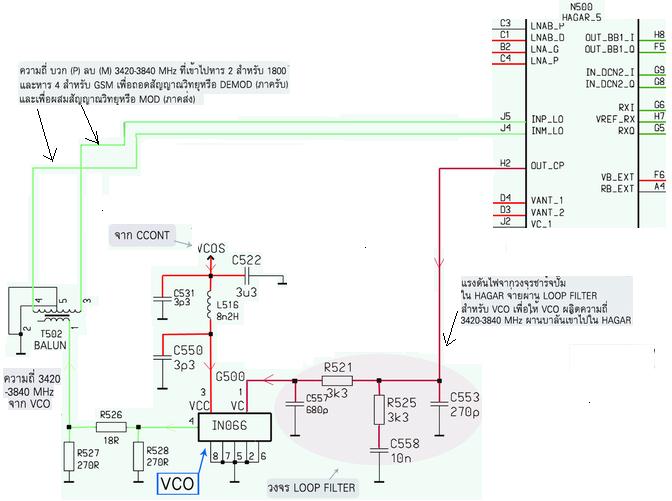

                       ลายวงจรที่ตัดต่อเพื่อให้เห็นความสัมพันธ์ระหว่างวงจรชาร์จปั๊มกับ VCO
