TX I และ TXQ หรือ TXIQ

เมื่อมีการพูดโทรศัพท์ผ่านไมโครโฟน สัญญาณเสียงของผู้พูด หรือ AF (Audio Frequency) ซึ่งมีความถี่เสียงอยู่ที่ 300-3400 Hz จะถูกแปลงเป็นสัญญาณไฟฟ้่า โดยที่ไมค์จะได้รับแรงดันไฟเลี้ยงจาก VCobba ซึ่งมาจาก CCont ผ่านทรานซิสเตอร์สวิทชิ่ง เมื่อมีการโทรเข้าหรือโทรออก Cobba จะจ่ายไฟไบอัส (Bias) ให้กับทรานซิสเตอร์ที่ขา Base เพื่อไบอัสหรือป้อนกลับแรงดันไฟให้ทรานซิืสเตอร์จ่ายไฟให้กับไมค์ และเมื่อสัญญาณเสียงถูกแปลงเป็นกระแสไฟฟ้าแล้วจะถูกส่งเข้าไปใน Cobba โดยผ่านวงจรขยายและผ่านขั้นตอนการแปลงสัญญาณไฟฟ้าในรูปแบบของสัญญาณอนาลอก (Analog) เพื่อแปลงเป็นสัญญาณดิจิตอล (Digital) โดยวงจร ADC (Analog To Digital Converter) หรือวงจร A/D จากนั้นก็เข้่าสู่กระบวนการเข้ารหัสเสียง Speech Coding หรือ แปลงสัญญาณให้เป็น PCM (Pulse Code Modulator ) ร่วมกับวงจร DSP (Digital Signal Processing) โดย CPU หรือ MAD2 ซึ่งแปลงสัญญาณในขั้นตอนนี้ให้เป็นสัญญาณ  IQ หรือ Inphase Quadrature ซึ่งกระบวนการนี้ค่อนข้างสลับซับซ้อน สำหรับระบบ GSM หรือ PCN ในปัจจุบันใช้ระบบ RPE-LPT หรือ Regular Pulse Excited - Long Term Prediction ข้อดีของระบบนี้คือให้คุณภาพเสียงในการแปลงกลับไปถึงปลายทางได้ดี อัตราบิต (13 kbps) ในการเข้ารหัสไม่ซับซ้อนมากนัก และสัญญาณ IQ ด้านบวกและด้านลบ ก็จะถูกส่งผ่าน Resistor หรือ R 541 และ R 548 เพื่อเข้าไปผสมกับสัญญาณวิทยุ หรือ Modulate ใน Hagar ในลำดับต่อไป

ดูรายละเอียดเพิ่มเติมเกี่ยวกับไมโครโฟน

           รูป ไดอะแกรมกระบวนการแปลงสัญญาณเสียงเป็นสัญญาณ IQ

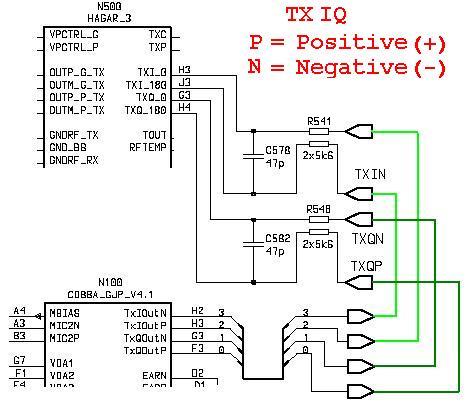

         ลายวงจรที่ตัดต่อเพื่อให้เห็นความสัมพันธ์ระหว่าง Cobba กับ Hagar
