ไฟเพิ่มหรือลดระดับกำลังส่งของ PA

ซึ่งเป็นไฟจากวงจร PWC ใน Hagar จะมีไฟ 2 ชุดคือ

• VPCTRL _G สำหรับปรับระดับกำลังส่งของ PA ในภาค GSM (900 MHz)
• VPCTRL _P  สำหรับปรัีบระดับกำลังส่งของ PA ในภาค PCN,DCS (1800 MHz)

ดูรายละเอียดเพิ่มเติม จากหัวข้อ TXP และ TXC  ซึ่งมีความสัมพันธ์กับ VPCTRL

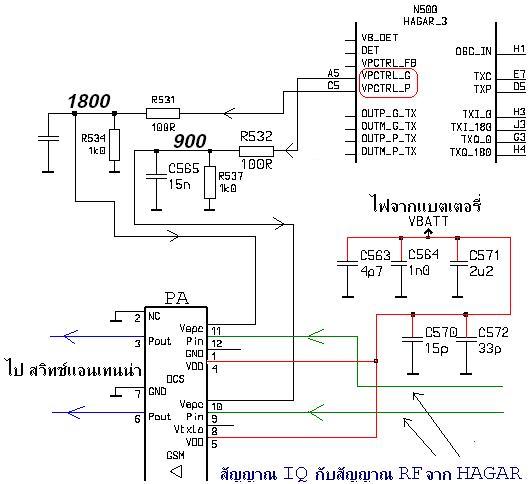

       ลายวงจรตัดต่อเพื่อให้เห็นความสัมพันธ์ของ PA  HAGAR ไฟ VBATT  และ VPCTRL
