การใช้ PC สโคปร่วมกับ วินเทสล่า ตรวจซ่อมในภาคส่ง TX
เมื่อทำการตรวจสอบอาการต่างๆจากภาครับ (RX) เป็นที่เรียบร้อยและสรุปว่าภาครับปกติ ขั้นตอนต่อไปนี้ก็คือการวัดสัญญาณและแรงดันไฟในภาคต่างๆของภาคส่ง ซึ่งขั้นตอนในการวัดต่างๆคล้ายกับภาครับ แต่จะมีอุปกรณ์หรือเครื่องมือเพิ่มคือ มิเตอร์วัดกำลังส่ง หรือ Field Strength Meter ทำหน้าที่ตรวจสอบกำลังส่งหรือการการกระจายสนามแม่เหล็กของ PA (Power Amplifier)
เริ่มขั้นตอนการวัด

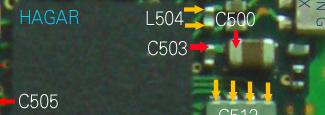

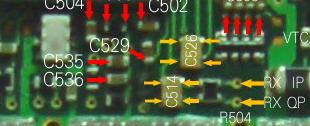

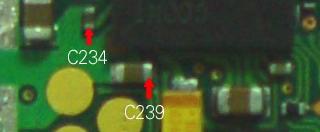

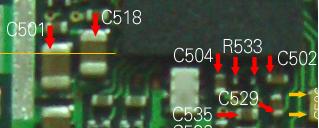

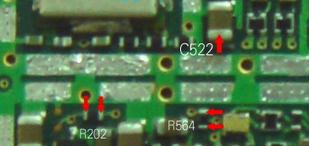

1. เช็คไฟเลี้ยงภาควิทยุ (RF) ทั้งหมดที่มาจาก CCONT ตามลำดับ แต่การจะวัดไฟทั้งหมดทุกจุดได้จะต้องใช้คำสั่งใน วินเทสล่า ในเมนู RF Controls ตามคำสั่งด้านล่างในช่อง Channel ไม่ต้องกำหนดเลขช่องสัญญาณ ( เป็นเลขอะไรก็ได้ ) การวัดไฟที่จุดนี้เหมือนกับภาครับ (RX) ทุกประการ
 |
คำสั่งนี้ใช้วัดไฟ ตามรายละเอียดด้านล่างได้ทั้งหมดทุกจุด |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
|
 |
 |
 |
| แนวทางการวิเคราะห์ : ถ้าวัดจุดนี้ทั้งหมดแล้วไม่ได้ตามที่กำหนด สรุปว่า CCONT เสีย แต่ก่อนจะยก CCONT ลองเป่าลมร้อนย้ำแล้ววัดไฟอีกครั้ง และถ้า CCONT เสียจริง หลังจากยก CCONT ออกแล้วให้วัดลายวงจรให้แน่ใจก่อนว่าลายทุกเส้นไม่ขาดหรือชอร์ต เมื่อวาง CCONT ตัวใหม่ และใช้งานได้แล้ว อย่าลืม Run EMC หรือ Energy Management Calibration กับวินเทสล่าด้วย ! |
 |
 |
 |
 |
| แนวทางการวิเคราะห์ : ถ้าวัดจุดนี้แล้วไม่ได้ตามที่กำหนดทั้ง 2 จุดตามรูปด้านบน สรุปว่า ถ้่าลายไม่ขาด ไอซี เรกกูเลท N 503 เสีย แต่ถ้าวัดไฟ Hagar Reset ไม่ได้ ให้ดู R 510 และ R 516 ถ้า R ทั้ง 2 ตัวนี้ปกติ และลายวงจรจาก CPU ไป Hagar ไม่ขาด สรุปว่า CPU เสีย |
| Tips : หลังจากวัดโดยใช้วินเทสล่าแล้วลองออกจากวินเทสล่าแล้วทดลองวัดไฟใหม่อีกครั้งที่จุดที่เคยวัดผ่านมา จะสัังเกตเห็นได้ชัดเจนว่าเกือบทุกจุดไม่สามารถวัดไฟได้ตามที่กำหนด ยกเว้นไฟ VCP |
2. เช็คสัญญาณและแรงดันไฟจาก CPU มา HAGAR ซึ่งเป็น Bus Interface
|
คำสั่งนี้ใช้วัดไฟ ตามรายละเอียดด้านล่างได้ทั้งหมดทุกจุด |
|
|
 |
 |
 |
ที่จุดนี้เมื่อวัดโดยการใช้ PC สโคป เครื่องอาจจะดับได้ ( เพราะ CPU มีการตอบสนองความไวที่จุดนี้สูงมาก) แต่เครื่องไม่เสีย เปิดเครื่องใหม่ก็ปกติ |
 |
 |
|
|
| แนวทางการวิเึึคราะห์ : ถ้าวัดจุดนี้แล้วไม่ได้ตามกำหนด ถ้าลายวงจรไม่ขาด และ R 510 R 516 และ R 301 ไม่เสีย และลายจาก CPU ไป Hagar ไม่ขาด สรุปว่า CPU เสีย |
3. วัดไฟที่มาจากวงจร ชาร์จปั๊ม ใน Hagar ที่จ่ายให้กับ VCO ซึ่งไฟนี้มีหลายระดับในการวัดแต่ในตัวอย่างที่นำเสนอนี้จะให้วัดแรงดันไฟที่ต่ำสุดและสูงสุด โดยกำหนดคำสั่งตามรูปด้านล่าง
วัดไฟที่ C 558 ในช่อง Channel ให้ใส่เลข " 1 " แล้วคลิก Apply สังเกตเลขด้านหลัง 890.200000 MHz คือความถี่ของช่องสัญญาณ ของภาคส่ง เลขช่องสัญญาณเพิ่มมากขึ้น ความถี่ก็จะสูงขึ้นตามลำดับ |
 |
 |
 |
|
 |
| Tips : ทดลองเพิ่มช่องสัญญาณทีละช่องสังเกตความถี่จะเปลี่ยนไป และ แรงดันไฟจะเพิ่มขึ้นทีละนิด แต่ในการกำหนดช่องสัญญา๊๊ณจะกำหนดได้สูงสุดไม่เกิน 124 ช่อง ถ้าใส่เกิน วินเทสล่าจะฟ้องกรอบดังรูปด้านล่าง |
| แนวทางการวิเคราะห์ : ถ้าวัดจุดนี้แล้วไม่ได้ตามที่กำหนด ถ้าลายวงจรไม่ขาด วงจรชาร์จปั๊มใน Hagar เสีย หรือในบางครั้งถ้าวัดได้ 4 โวลท์กว่าๆ หรือ เพิ่มเลขช่องสัญญาณแล้ว แรงดันไฟไม่เปลี่ยนแปลง แสดงว่า Loop ในวงจรชาร์จปั๊มเสียปรับระดับไม่ได้ก็ต้องเปลี่ยน Hagar แต่ถ้าวัดที่ C 558 แล้วปรับระดับได้แต่แรงดันไฟต่ำกว่าปกติ VCO เสียหรือชอร์ต |
4. เช็คสัญญาณ TXP หรือวงจรเปิดกำลังส่งของวงจร PWC (Power Control) ที่จุด Test Point J503 โดยใช้ PC สโคป ให้สังเกตรูปคลื่นและสัญญาณเสียง
|
 |
 |
|
|
| Tips : ที่จุดวัด TXP ขณะที่วัดให้ลองเปลึ่ยนคำสั่งจาก TX เป็น RX ที่กรอบ Active Unit โดยที่ไม่ต้องยกสายวัดออกจากจุด TXP แล้วสังเกตรูปคลื่นและสัญญาณเสียง อย่าลืม ! ทุกครั้งที่มีการเปลี่ยนแปลงคำสั่งใดๆให้คลิก Apply ทุกครั้ง |
แนวทางการวิเคราะห์ : ที่จุดวัด TXP ถ้าวัดแล้วไม่มีการตอบสนองของรูปคลื่นและสัญญาณเสียจาก PC สโคป สรุปว่า CPU เสีย ลองเป่าลมร้อนย้ำที่ CPU หรือถ้าจำเป็นต้องเปลี่ยน CPU ก่อนที่จะเปลี่ยน CPU ตัวใหม่ให้วัดลายจาก CPU ไป Hagar ก่อน |
5. เช็คสัญญาณ TXC หรือวงจรกำหนดระดับแรงดันไฟให้กับวงจร PWC ใน Hagar เพื่อจ่ายให้กับ PA ขยายกำลังส่งในระดับที่แตกต่างกัน โดยใช้ PC สโคป ให้สังเกตรูปคลื่นและสัญญาณเสียง

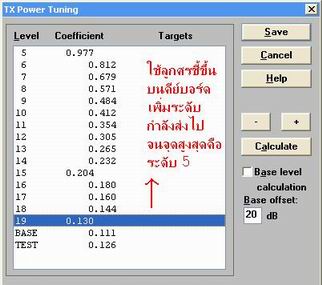

เข้้าเมนู Tuning แล้วเลือก TX Power.. |
 |
 |
 |
|
 |
 |
|
TXC ที่ระดับต่ำสุด |
TXC ที่ระดับสูงสุด |
|
| ทดลองฟังเสียง (กรุณาฟังให้จบ) |
||
Tips : ขณะที่วัด TXP ให้ระมัดระวังเป็นอย่างยิ่งคือการปรับระดับกำลังส่งของ PA โดยเฉพาะ ตั้งแต่ Level 9 8 7 6 5 ขึ้นไปในการปรับระดับอย่างค้างที่ตำแหน่งนี้นานๆ เพราะเป็นช่วงที่ PA กินกระแสสูงที่สุด อาจจะทำให้ PA เสียในขณะที่กำลังทดสอบได้ เทคนิคที่ดีที่สุดก็ตคือเมื่อวัดจนถึงระดับ 5 แล้วให้กดลูกศรขึ้นไปอีกแถบน้ำเงินของระดับกำลังส่งจะวนกลับมาที่ตำแหน่ง TEST ซึ่งเป็นช่วงที่ไม่อันตรายต่อ PA และขณะที่กำลังปรับระดับกำลังส่งสูงขึ้นไปเรื่อยๆ ให้สังเกตการกินกระแสของ ชุดจ่ายไฟหรือเพาเวอร์ซัพพลายด้วยว่ามีการเพิ่มขึ้นตามการปรับระดับกำลัังส่งหรือไม่ และที่สำคัญก็คือ ให้สังเกตเข็มของ มิเตอร์วัดกำลังส่ง หรือ Field Strength Meter ว่ามีการกระดิกตามระดับกำลังส่งด้วยหรือไม่ ถ้ามีการกระดิกแสดงว่า COBBA HAGAR และ PA ในส่วนของการปรับระดับกำลังส่งทำงานปกติ สรุปว่าในการวัด TXC เราจะต้องสังเกต รูปคลื่น สัญญาณเสียง การกินกระแสของเพาเวอร์ซัพพลายและ มิเตอร์วัดกำลังส่ง |
แนวทางการวิเคราะห์ : ถ้าวัดแล้วไม่มีการตอบสนองของรูปคลื่นและสัญญาณเสียง ที่จุดวัด TXC ให้วัดที่ R 518 ทั้ง 2 ขา ว่ามีการตอบสนองรูปคลื่นและสัญญาณเสียงหรือไม่ และการตอบสนองของสัญญาณเสียงจะต้องดังเพิ่มไปเรื่อยๆ ตามลำดับกำลัังส่งถ้าไม่มีการตอบสนอง ก็สรุปว่า COBBA เสีย ทดลองเป่าลมร้อนย้ำที่ COBBA หรือถ้าจำเป็นต้องเปลี่ยน COBBA แต่ก่อนที่จะเปลี่ยน COBBA ตัวใหม่ให้เช็คลายจาก COBBA ไป TXC ใน HAGAR ที่ผ่าน R518 และ C542 ด้วย |
6. เช็คสัญญาณ VPCTRL_G ที่ R 532 และที่ขา 10 ซึ่งเป็นไฟที่ควบคุมระดับกำลังส่งของ PA ในวงจร PWC ที่ออกมาจาก Hagar โดยใช้ PC สโคป ให้สังเกตรูปคลื่น
ใช้เมนูและกำหนดคำสั่งเดียวกันกับข้อ 5 หรือหลังจากที่วัดข้อที่ 5 จบแล้วยังไม่ต้องออกจากเมนู ให้วัดข้อนี้ต่อเนื่องไปเลย
|
 |
| ทดลองฟังเสียง (กรุณาฟังให้จบ) |
| Tips : ในการวัด VPCTRL_G เป็นการวัดไฟที่สำหรับเพิ่มหรือลดเพื่อปรับระดับกำลังส่งของ PA ในภาค GSM ซึ่งไฟที่ออกมาจากวงจร PWC ใน Hagar จะผ่าน R 532 ก่อนที่จะเข้าไป PA ที่ขา 10 ดังนั้นให้ใช้ PC สโคปวัดที่ R 532 ทั้ง 2 ขา และที่ขา 10 ด้วย ข้อควรระวัง! ตรงจุดวัดทั้ง 2 จุดจะมี ซิงค์หรือโครงอยู่ซึ่งเป็น กราวน์หรือไฟลบ และโดยเฉพาะ PA สีขาวยี่ห้อ HITACHI ซึ่งตัวถังเป็นกราวน์เช่นเดียวกัน ให้ระวังอย่าให้เข็มวัดหรือโพรบของ PC สโคปไปสัมผัสอาจทำให้ เครื่องดับและวินเทสล่า Error ได้ ไม่ต้องกังวล เครื่องโทรศัพท์ไม่เสียเพียงแต่เสียเวลา และต้องเข้า วินเทสล่าใหม่อีกครั้ง และในการวัดทั้ง 2 จุึดนี้ การกำหนดคำสั่งเหมือนกับข้อที่ 5 ทุกอย่าง เพียงแต่รูปคลื่นจะแตกต่างกันเดียวและสัญญาณเสียงจะแคบกว่า และอย่าลืม ! สังเกตการกินกระแสของเพาเวอร์ซัพพลายหรือชุดจ่ายไฟ และ มิเตอร์วัดกำลังส่ง หรือ Field Strength Meter |
แนวทางการวิเคราะห์ : ถ้าวัดแล้วไม่มีการตอบสนองของรูปคลื่นและสัญญาณเสียงที่ R 532 สรุปว่าวงจร PWC ใน Hagar เสีย แึต่ถ้าวัดที่ R 532 ทั้ง 2 ขา มีการตอบสนองรูปคลื่นและสัญญาณเสียง แต่ที่ ขา 10 ของ PA ไม่มีการตอบสนองของรูปคลื่นและสัญญาณเสียง สรุปว่าลายวงจรระหว่าง R 532 ไป ขา 10 ของ PA ขาด ให้ทดลองเป่าลมร้อนย้ำที่ Hagar และถ้าจำเป็นต้องเปลี่ยน Hagar ให้วัดลายจาก Hagar ไป R 532 ด้วย |
7. เช็คสัญญาณ TX I และ TX Q จาก COBBA ที่ผ่าน R 541 และ R 548 บริเวณรูตาไก่ ให้สังเกตรูปคลื่น
ใช้เมนูและกำหนดคำสั่งเดียวกันกับข้อ 6 หรือหลังจากที่วัดข้อที่ 6 จบแล้วยังไม่ต้องออกจากเมนูให้วัดข้อนี้ต่อเนื่องไปเลย |
 |
|
 |
 |
|
วัดจาก C 578,C 582 ด้านซ้าย
|
วัดจาก C 578,C 582 ด้านขวา
|
|
Tips : ในการวัด TX I และ TX Q ให้ระมัดระวังเรื่องโครงเหล็กหรือซิงค์ให้ดีเพราะรูตาำไก่อยู่้ใกล้กับโครงเหล็กเป็นอย่างมาก โอกาสที่ปลายของโำพรบจะชอร์ตกับโครงเหล็กมีสูงมาก แนะนำให้วัดที่บริเวณ C 578 และ C 572 เนื่องจากอยู่ีห่างจากโครงเหล็กพอสมควรและที่สำคัญถ้าวัดที่จุดนี้ได้เท่ากับว่าได้ตรวจสอบ R 541 และ R 548 ได้ด้วยว่าสัญญาณ IQ ผ่าน R 2 ตัวนี้ได้ปกติ และขณะที่ทำการปรับระดับกำลังส่งขึ้นไปเรื่อย ให้สังเกต รูปคลื่นให้ดี เพราะัการวััดที่ C 578 และ C582 ที่ด้านซ้ายปลายสัญญาณของรูปคลื่นจะืิทิ่มลงเรื่อยๆ เมื่อเพิ่มระดับกำลังส่ง ส่วนการวัดที่ C 578 และ C 582 ด้่านขวาให้สังเกตปลายสัญญาณจะสูงขึ้นเรื่อยๆ เมื่อเพิ่มระดับกำลังส่ง แต่ที่สำคัญ ! เมื่อเพิ่มระดับกำลังส่งไปเรื่อยในระดับที่สูงสุด (Level 5 )ให้รีบลดระดับลงเพราะ PA จะกินกระแสสูงที่สุดอาจทำให้ PA เสียได้ขณะที่ทำการทดสอบ
|
แนวทางการวิเคราะห์ : ถ้าวัดแล้วไม่มีการตอบสนองของรูปคลื่น ทั้งก่อนผ่านและหลังผ่าน R 541 และ R 548 สรุปว่า C0BBA เสีย แต่ถ้าวัดก่อนผ่าน R 541 และ R 548 รูปคลื่นวัดได้ปกติแต่หลังผ่าน R 541 และ R 548 รูปคลื่่นผิดปกติ สรุปว่า R คู่ ทั้่ง 2 ตัวนี้ตัวใดตัวหนึ่งมีปัญหาหรือมีปัญหาทั้ง 2 ตัว ให้ลองเป่าย้ำ COBBA ถ้าจำเป็นต้องเปลี่ยน COBBA ตัวใหม่ก่อนวางให้วัดลายวงจรจาก COBBA ไป R 541 และ R 548 |
8. เช็คสัญญาณไฟเลี้ยง Balun T 504 ทั้ง 2 ขา โดยใช้ PC สโคป
เข้า เมนู RF Controls ตามคำสั่งด้านล่างในช่อง Channel ไม่ต้องกำหนดเลขช่องสัญญาณ ( เป็นเลขอะไรก็ได้ ) |
 |
| ทดลองฟังเสียง (กรุณาฟังให้จบ) |
แนวทางการวิเคราำะห์ : ถ้าวัดแล้วไม่มีการตอบสนองของรูปคลื่นและสัญญาณเสียง ให้เช็คไฟ VB ที่ ทรานซิสเตอร์ V 200 ที่ขา E จะต้องได้เท่ากับแรงดันไฟของแบตเตอรี่ ประมาณ 3.6 - 3.8 V (ขึ้นอยู่กับการตั้งระดับแรงดันไฟของชุดจ่ีายไฟ)ถ้าไม่มีไฟมาแสดงว่าลายวงจรไฟ VB ขาด และวัดไฟที่ ขา B จาก CCcont จะได้ไฟประมาณ 2 V.ถ้าไม่มี ไฟ ลายไม่ขาดก็แสดงว่า CCont เสีย และวัดสัญญาณเสียงโดยใช้ PC สโคปที่ ขาทั้ง 2 ข้างของ Balun T 504 ถ้าไม่มี สัญญาณเสียง สรุปว่ถ้าลายไม่ขาดก็แสดงว่า V 200 เสีย |
9. เช็คสัญญาณไฟจาก Hagar ที่จ่ายให้กับ วงจร TX Buffer หรือวงจรขยาย GSM 2 วัตต์ โดยใช้ PC สโคป
เข้า เมนู RF Controls ตามคำสั่งด้านล่างในช่อง Channel ไม่ต้องกำหนดเลขช่องสัญญาณ ( เป็นเลขอะไรก็ได้ ) |
 |
| ทดลองฟังเสียง (กรุณาฟังให้จบ) |
Tips : ในการวัดวงจรขยาย GSM 2 วัตต์ หรือ TX Buffer เทคนิคที่จะใช้วัดก็คือใช้ PC สโคปวัดไปที่อุปกรณ์ตัวสุดท้ายของภาคนี้เลย คือวัดที่ ขาของ ทรานซิสเตอร์ ทั้ง 2 ตัวคือ V 601 กับ V 602 ซึ่งทั้ง 2 ตัวนี้ทำหน้าที่ต่างกันคือ V602 ทำหน้าที่เป็นสวิทชิ่งหรือเชื่อมต่อแรงดันไฟจาก Hagar ส่วน V 601 ทำหน้าที่เป็นทรานซิสเตอร์ขยายสัญญาณโดยมีไฟเลี้ยงวงจรจาก Hagar ผ่าน สวิทชิ่งทรานซิสเตอร์ V 602 ดังนั้นจุดที่จะวัดง่ายที่สุดคือที่ขาทั้ง 3 ขาของ V602 และทั้ง 2 ขาของ V601 ส่วนอีกขาของ V601 ไม่สามารถวัดได้เพราะเป็น กราวน์ หรือ ไฟลบ และขณะที่วัดจะสังเกตว่าแต่ละขาของการวัดจะมีระดับเสียง ที่ไม่เืท่ากัน ซึ่งเป็นเรื่องปกติของการวัดที่จุดนี้ และขณะที่วัดจุดต่างๆ ลองเลือกไปที่ RX ใน Active Unit แล้วสังเกตว่าสัญญาณเสียงและรูปคลื่นหายไป นั่นเป็นเพราะว่า วินเทสล่าจะแยกการทดสอบระหว่างภาครับและส่งออกจากกันโดยเด็ดขาด ทำให้เปรียบเทียบการวัดแต่ละภาคได้สะดวกง่ายขึ้น |
| แนวทางการวิเคราะห์ : ถ้าวัดที่จุดนี้แล้วไม่มีการตอบสนองของรูปคลื่นและสัญญาณเสียง ให้ไล่ลายวงจรตั้งแต่ Hagar R 605,606 L 600 และ R 603 แต่ถ้าเช็คทั้งหมดแล้วอุปกรณ์ทุกตัวปกติ แสดงว่า Hagar เสีย ทดลองเป่าลมร้ัอนย้ำแล้ววัดใหม่ แต่ถ้าจำเป็นต้องเปลี่ยน Hagar ตัวใหม่ก่อนที่จะวางให้วัดลายวงจรจาก Hagar ที่ขา A6 กับ R 605,606 ด้วย |
10. เช็คสัญญาณไฟจาก Hagar ไป วงจร Detect และจากวงจร Detect ไป Hagar โดยใช้ PC สโคป
เข้า เมนู RF Controls ตามคำสั่งด้านล่างในช่อง Channel ไม่ต้องกำหนดเลขช่องสัญญาณ ( เป็นเลขอะไรก็ได้ ) |
 |
| ทดลองฟังเสียง (กรุณาฟังให้จบ) |
| แนวทางการวิเคราำะห์ : ถ้าวัดที่จุดนี้ไม่ได้ให้เช็คไดโอดคู่้ V503 ถ้าไดโอดปกติให้เช็ค R 538,556 ถ้า R ปกติสรุปว่าเป็นที่ Hagar ทดลองเป่าลมร้ัอนย้ำแล้ววัดใหม่ แต่ถ้าจำเป็นต้องเปลี่ยน Hagar ตัวใหม่ก่อนที่จะวางให้วัดลายวงจรจาก Hagar ที่ขา C7,B3,B4 กับ R 538,556 ด้วย |
11. เช็คสัญญาณไฟจาก Hagar ไป สวิทช์แอนเทนน่า โดยใช้ PC สโคป
เข้า เมนู RF Controls ตามคำสั่งด้านล่างในช่อง Channel ไม่ต้องกำหนดเลขช่องสัญญาณ ( เป็นเลขอะไรก็ได้ )
|
 |
| ทดลองฟังเสียง (กรุณาฟังให้จบ) |
Tips : ในการวัดสวิทช์แอนเทนน่ากับ PC สโคป จุดที่วัดง่ายและสะดวกที่สุดก็ึคือ ที่ L 509 และเทคนิคการวัด L หรือ คอยล์ก็คือ จะต้องวัดที่ขาทั้ง 2 ข้างของ L 509 สัญญาณเสียงที่วัดได้ที่ขาทั้ง 2 ข้างจะต้องได้ยินเท่าๆกัน แตกต่างจากการวัด R หรือรีซิสเตอร์ จะได้ยินสัญญาณเสียงแต่ละขาไม่เท่ากัน เพราะรีซิสเตอร์เป็นตัวต้านทาน เมื่อกระแสไหลผ่านตัวต้านทานกระแสก็จะลดลงระดับหนึ่ง หรือเมื่อสัญญาณเสียงผ่านความต้านทานก็จะทำให้สัญญา๊ณเสียงจากกาีรวัดอีกด้านหนึ่งลดลง ส่วน L จะยอมให้กระแสไฟ หรือ สัญญาณไหลผ่านได้เท่ากันดังนั้นการวัดกระแสไฟหรือสัญญาณเสียงของ L ทั้ง 2 ข้างจะต้องดังเท่ากันเสมอ และถ้าวัดที่จุดนี้แล้วได้ยินต่อเนื่อง ลองเลือกไปที่ RX ใน Active Unit แล้วสังเกตว่าสัญญาณเสียงและรูปคลื่นหายไป นั่นเป็นเพราะว่า วินเทสล่าจะแยกการทดสอบระหว่างภาครับและส่งออกจากกันโดยเด็ดขาด ทำให้เปรียบเทียบการวัดแต่ละภาคได้สะดวกง่ายขึ้น |
แนวทางการวิเคราะห์ : ถ้าวัดที่จุดนี้แล้วไม่มีการตอบสนองของรูปคลื่นหรือสัญญาณเสียง ให้เช็คตั้งแต่ R 524 และั L 506 ถ้าเช็คแล้วความต้านทานของ R 524 ค่าปกติ และ L 506 ไม่ขาด สรุปว่าเป็น Hagar ทดลองเป่าลมร้ัอนย้ำแล้ววัดใหม่ แต่ถ้าจำเป็นต้องเปลี่ยน Hagar ตัวใหม่ก่อนที่จะวางให้วัดลายวงจรจาก Hagar ที่ขา D4 กับ R 524 ด้วย และอีกจุดที่ C 579 ถ้าวัดที่จุดนี้แล้วไม่มีการตอบสนองของรูปคลื่นหรือสัญญาณเสียง สรุปว่า สวิทช์แอนเทนน่าเสีย |
12. เช็คไฟ VBATT จาก แบตเตอรี่ที่จ่ายให้กับ PA โดยตรง โดยใช้มิเตอร์
 |
 |
| แีนวทางการวิเคราะห์ : ถ้าวัดไฟที่จุดนี้ไม่ได้เท่ากับแหล่งจ่ายไฟ โดยปกติจะตั้งอยู่ที่ 3.6 - 3.8 V อาการที่เกิดขึ้นบ่อยๆ ก็คือ สัญญาณมาแว็บเดียวแล้ววูบหายไป ให้ต่อลายจาก VBATT ไปยัง C 570 และ 570 แล้วลองวัดไฟดูใหม่อีกครั้ง |
บทสรุปจากภาคส่ง : ถ้าการวัดทุกๆขั้นตอนตามด้านบนได้ตามข้อกำหนดทุกอย่างแต่ยังไม่สามารถวัดสัญญาณที่มาจากเครือข่ายได้ให้เช็คอุปกรณ์ในภาค Front End ซึ่งประกอบด้วย เสาอากาศ สวิทช์แอนเทนน่า ฟิลเตอร์ LNA และ บาลัน รวมทั้งลายวงจรว่าขาดหรือไม่ และอุปกรณ์อีกตัวที่พบว่าเป็นปัญหาเกี่ยวกับสัญญาณมาๆ หายๆ ก็คือ 32.768 KHz ถ้าทุกอย่างที่กล่าวถึงปกติปัญหาอาจจะเกิดจากข้อมูลหรือค่าต่างๆภายใน Hagar ซึ่งต้องทำการ Calibrate หรือปรับแต่ง และจะต้องใช้เครื่องมือที่มีราคาแพงมากๆ อาทิเช่น RF GENERATOR และ SPECTRUM ANALYSER เข้ามาปรับแต่งร่วมกับ วินเทสล่าแต่ถ้าไม่มีเครื่องมือเหล่านี้ก็คงแนะนำให้เปลี่ยน Hagar ตัวใหม่ (ถ้าจำเป็นจริงๆ) แต่ขอให้เป็นทางเลือกสุดท้าย และในการปฎิบัติขั้นตอนต่างๆตามวิธีการในเว็บนี้ดูเหมือนยุ่งยาก แต่ถ้าวัดกันจริงๆและฝึกฝนบ่อยๆ ขอยืนยันครับว่าใช้เวลาไม่เกิน 5 นาทีก็สามารถวัดได้ครบทุกจุดตามรายละเอียดด้านบนทั้งหมด ขอให้ทุกท่านโชคดีพบปัญหาในการตรวจเช็คในข้อใดข้อหนึ่งโดยเร็ว |
